Automatyczna maszyna do etykietowania okrągłych pojemników typu pionowego

Ta maszyna ma zastosowanie do etykietowania powierzchni okrągłych, takich jak okrągły pojemnik, szczegółowy opis zastosowania w poniższej tabeli:

KwestiaOpis aplikacji
Odpowiedni pojemnikDla jednego komputera można wybrać następujące scenariusze:

1) Okrągły pojemnik, taki jak okrągła butelka

2) Powierzchnia kołowa, taka jak pojemnik z odcinkiem łuku kołowego

Obowiązujący typ etykietyEtykieta samoprzylepna

1) Nieprzejrzysty jako standard

2) Przezroczysty jako opcja

Numer etykiety1) 1 etykieta

2) 2 etykiety wydrukowane na jednej rolce etykiet

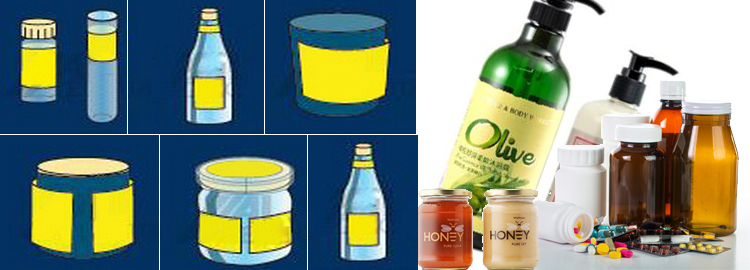

Oto styl referencyjny kontenerów:



Automatyczna maszyna do etykietowania okrągłych pojemników typu pionowego



Funkcje standardowe



• Odpowiedni do okrągłego pojemnika lub pojemnika o przekroju okrągłego łuku, sygnału lub podwójnego etykietowania

• Stal nierdzewna 304 i wysokiej klasy stop aluminium jako konstrukcja maszyny

• Unikalne głowice do etykietowania umożliwiają bardziej stabilne zaciskanie i naciąganie etykiety. I zapewnij dokładność etykietowania.

• Profesjonalne urządzenie do etykietowania poprawia jakość etykietowania. Aby zapewnić brak zmarszczek i pęcherzyków. I szczelność nakładania się.

• Wagi kalibracyjne są wygodnym urządzeniem do dostosowania kształtu

• Sterowanie za pomocą PLC i ekranu dotykowego HMI w celu uzyskania inteligentnej obsługi i rozwiązywania problemów

• Inteligentna kontrola, automatyczne śledzenie fotoelektryczne, bez oznakowania obiektu, bez autokorekty etykiet



 Funkcje opcjonalne



• Przezroczysty czujnik wykrywający etykiety

• Drukowanie online paska kodów



Zgodnie z ustawieniem parametrów PLC za pomocą ekranu dotykowego HMI, pojemnik z procesu poprzedzającego, poprzez przenośnik. Minąć koła oddzielające pojemnik. Sychonize z pojemnikiem i systemem wykrywania etykiet, pojemnik uzyskuje dokładne etykietowanie przez głowice etykietujące. Urządzenie wzmacniające etykietowanie zapewni jakość etykietowania jako ostatni krok.

Z wyjątkiem projektu maszyny, konfiguracja kluczowych komponentów określi jakość maszyny lub systemu, poniżej znajduje się konfiguracja kluczowych komponentów:



NieskładnikiMateriał / krótka lista
1Programowalny sterownik logicznyDelta, Siemens, Mitsubishi, Panosonic
2Ekran dotykowyWeinview, Siemens, Delta, Kinco, Panosonic
3Silnik krokowy / serwoTeco, Delta, Panosonic, Leadshine
4Konwerter częstotliwościDelta, Schneider, Leadshine
5Kluczowe elementy elektryczneSchneider, Chint, Ls, Ark
6Ochrona klucza i przekaźnikSchneider, Delixi
7Cylinder, filtrAirtac, SMC
8Czujnik fotokomórkiAutonika, Keyence, Leuze, Panosonic, Datalogic



Katalog 1J-x-xxxxxT-21100
Metoda kontroliAutomatyczny
Liczba etykiet1 jako standard lub 2 etykiety wydrukowane na tej samej rolce z etykietami
Przejrzystość etykietyNieprzezroczysty
SpoiwoSamoprzylepna
Maszyna do kodowania / drukowaniaWykluczać
Szerokość etykiety15-150 mm - Dołącz tylny papier
Długość etykiety20-340 mm
Szybkość etykietowania30-80 sztuk / min dla normalnego silnika

40-120 sztuk / min dla silnika serwo

etykietowanie Tolerancja+/- 1 mm
Średnica pojemnika25–100 mm
Średnica zewnętrzna rolki280 mm-maks
Średnica wewnętrzna rolki76 mm
Standardowa prędkośćSilnik serwo: 5 ~ 25 m / min

Silnik krokowy: 5 ~ 19 m / min

Wymagane sprężone powietrzeNie dotyczy
Zużycie powietrzaNie dotyczy
Wymaganie mocyAC 220 V 50/60 HZ
Pobór prądu0,53 kW
Przybliżona waga (netto)185 kg
Wymiar (mm)1950 * 1100 * 1300 mm

Praktycznie, w porównaniu z prostą maszyną na rynku, bardziej koncentrujemy się na szczegółach, zaletach wskazanych w poniższej tabeli:

Cel etykietowaniaNasz projekt
Bez zmarszczekRozsądne urządzenie do prowadzenia etykiet, w tym

a) Prowadzenie i ciągnięcie etykiety

b) Utrzymanie napięcia etykiety,

c) procesy separacji etykiet

Bez pęcherzykówRozsądne urządzenia do etykietowania i wzmacniania
Dokładne oznakowaniea) Wysokiej jakości czujnik położenia wykrywający z regulacją położenia

b) Urządzenie do regulacji położenia pojemnika

c) Kontrola synchronizacji etykietowania

Elastyczna obsługaa) Sterowanie pedałem / automatyczne wykrywanie

b) Pojedyncze lub podwójne etykiety

c) Drukowanie kodu może być zintegrowane

d) Elastyczne programowanie przez PLC

e) Niezbędne zabezpieczenia, takie jak zwarcie, przeciążenie itp



Dokumentacja

W celu umożliwienia wygodnego zrozumienia naszych produktów dostępne są następujące dokumenty, które można udostępnić na etapie zakupu



NieDokumentKodOpis
1Przewodnik wyboru produktówSGAby wybrać lub dostosować odpowiednie produkty dla klientów na podstawie opinii w Przewodniku wyboru, które obejmują tło projektu, parametry i inne wymagania klienta
2Profil produktówPPAby umożliwić klientom zrozumienie przeglądu produktów, omówiono sekcje Podstawowe funkcje, Zastosowanie, Konstrukcja, Typowe produkty, Zatwierdzenia i Funkcje opcjonalne
3Instrukcja instalacjiWWyjaśnia etap instalacji urządzenia, a także zawiera instrukcję uruchomienia
4Instrukcja obsługiUMAby pokryć treść Operacji i konserwacji oraz rozwiązywania problemów



Nasze Usługi

Automatyczna maszyna do etykietowania okrągłych pojemników typu pionowego



Dostosowywanie



Filozofia personalizacji



Prezentowany produkt może nie idealnie spełniać Twoich wymagań, naszą filozofią jest dostosowanie Twoich rzeczywistych potrzeb, w celu zminimalizowania nieczynności i wydajności. Dostarczać produkty o zrównoważonej wydajności i kosztach. Podczas dostosowywania należy wziąć pod uwagę następujące czynniki:



• Przezroczysty czujnik wykrywający etykiety

• Drukowanie online paska kodów





Przewodnik wyboru



Przewodniki wyboru są dostępne w obiegu, skontaktuj się z nami, aby uzyskać pomoc dotyczącą wyboru produktów i dostosowywania.



Komunikat

  • Zdjęcia demonstrujące w tym profilu przedstawiają produkty z zasięgu i podlegają najnowszemu lub dostosowanemu projektowi
  • Ze względu na ogromną liczbę aktualizacji dokumentacji dane wskazane w tym profilu mogą nie być aktualizowane w odpowiednim czasie. Skontaktuj się z naszym działem obsługi klienta w celu uzyskania najnowszej wersji.
  • Funkcje lub funkcje pojawiają się w tym profilu z zastrzeżeniem dodatkowego opisu oferty
