Automatyczna maszyna do napełniania butelek z płynem Wypełniacz oleju na sprzedaż

Automatyczna maszyna do napełniania butelek z płynem

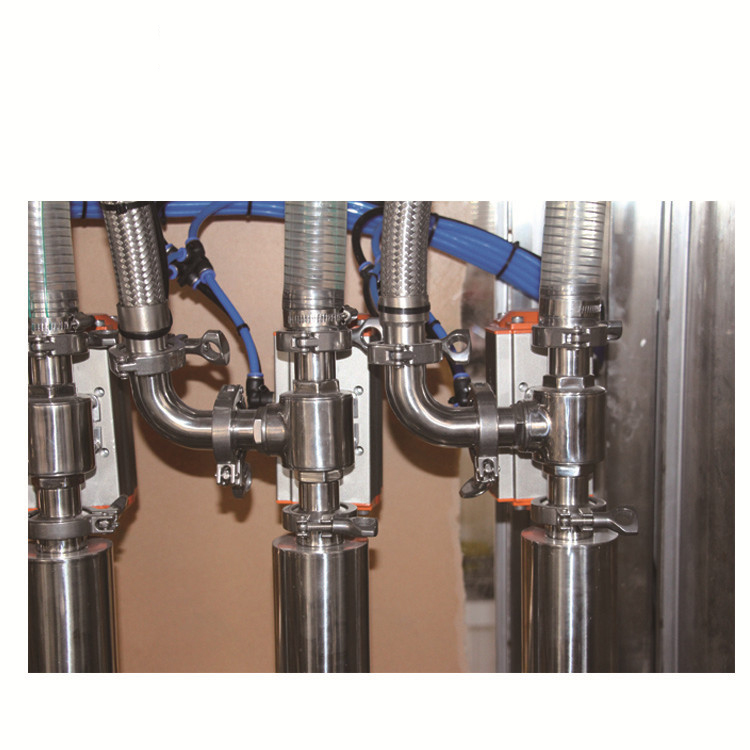

Automatyczna maszyna do napełniania butelek w płynie jest najczęściej stosowaną maszyną w przemyśle farmaceutycznym. Maszyna znajduje również zastosowanie w przemyśle spożywczym, chemicznym i pokrewnym. Konstrukcja monoblokowa oszczędza miejsce, ponieważ moduły napełniające i przykręcające ROPP są zbudowane na tej samej podstawie i wspólnym napędzie dla modułów napełniających i uszczelniających. Zasadą napełniania jest objętościowe, dodatnie przemieszczenie produktu z układami tłoka i cylindra. Kolejną zaletą tego wypełniacza obrotowego jest to, że wszystkie tłoki można ustawić dla różnych objętości, ustawiając ścieżki podwójnych krzywek. Precyzyjna regulacja objętości poszczególnych cylindrów jest również wbudowana w rolki prowadzące krzywek.

Koncepcja napełniania i zamykania Monoblock zapewnia również bardzo wysokie standardy QMP, ponieważ butelki są zamykane natychmiast po napełnieniu. Obrotowy moduł uszczelniający dopasowany do wypełnienia i zapewnia dokładne uszczelnienie. Automatyczny podajnik nasadek zbudowany na osobnej kolumnie zapobiega opadaniu cząstek pyłu / nasadek do wypełnionych butelek. Maszyna Monoblock ma wbudowaną funkcję automatyzacji on-line, taką jak czujniki spadania butelek na przystankach maszyny podającej, dodatkowe gromadzenie butelek na wyjściu i pobieranie nasadki zatrzymania podajnika.

Specyfikacja

Model	1	2	3
Szybkość produkcji	Do 30 butelek / minutę	Do 60 butelek / minutę	Do 100 Boottle / Minute
Liczba głowic napełniających	Dwa	Cztery	Osiem
Liczba głowic zamykających	Jeden	Jeden	Cztery
Rodzaj ograniczenia	ROPP / śruba
Specyfikacja wejściowa § Średnica pojemnika, wysokość pojemnika	25 mm do 90 mm, 36 mm do 300 mm
Zakres napełniania	30 ml do 1000 ml za pomocą odpowiednich części zamiennych.
Średnica kołpaka	20 mm, 28 mm, 30 mm i 33 mm za pomocą części zamiennych
Specyfikacja mocy	2,5 HP
Parametry elektryczne	440 woltów, 3 fazy, 50 herców, system 4-przewodowy
akcesoria opcjonalne	Programowalne sterowanie logiczne (system) z MMI Aluminiowa szafka profilowa zakrywająca pełną maszynę
Ogólny wymiar	2300 mm (dł.) X 900 mm (szer.) X 1680 mm (wys.) Ok.	Ok. 2500 mm (dł.) X 900 mm (szer.) X 1680 mm (wys.)	3000 mm (dł.) X 950 mm (szer.) X 1680 mm (wys.) Ok.

Zasadnicze elementy

• Kompaktowy model GMP.
• System „Bez butelki - bez napełniania”.
• Wszystkie części kontaktowe wykonane z materiału AISI SS 316 z łatwym systemem demontażu dla łatwego czyszczenia.
• Konstrukcja maszyny z materiału AISI SS 304.
• Podajnik stołu obrotowego do automatycznego podawania butelek.

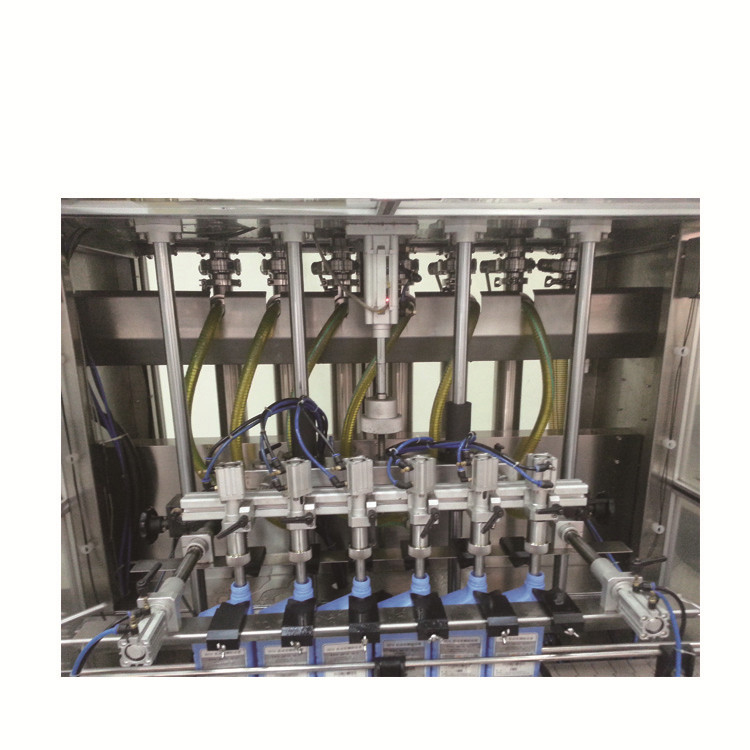

• Dysza nurkowa do napełniania bez piany.
• Bardzo wysoka dokładność wypełnienia.
• Automatyczne podawanie i opuszczanie butelek.
• Minimalna zmiana w czasie.
• Przetwornica częstotliwości prądu zmiennego do regulacji prędkości.
• Cyfrowy licznik butelek do zliczania produkcji.

Operacja procesowa

Obrotowy stół podający dostarcza butelki po kolei do ruchomego przenośnika SS. Butelki wchodzą do punktu napełniania przez przenośnik SS. Napełnianie dyszy wlać do butelki wcześniej ustawioną objętość płynu. Sześciokątny blok dozujący śruby umożliwia łatwe użycie różnych objętości napełnienia przy minimalnym czasie. Główny napęd składa się ze skrzyni biegów napędzanej silnikiem prądu przemiennego i sterowanej przez przemiennik częstotliwości prądu przemiennego. Szybkość można ustawić w kategoriach butelek na minutę. Napęd przenośnika składa się z motoreduktora z wałkiem Hallow, sterowanego przez przemiennik częstotliwości AC. Pokrętło może ustawić prędkość przenośnika.

Napełnione butelki poruszają się po taśmie przenośnika i są podawane do koła gwiazdowego wlotowego przez ślimaka wejściowego. Podczas poruszania się koła gwiazdowego wlewowego butelki zbierają po kolei nakrętki z rynny zsypowej. Opadająca obrotowa głowica uszczelniająca przytrzymuje szyjkę butelki z pożądanym naciskiem. Uszczelnianie odbywa się w zaprogramowany sposób zwijania, dokładne pozycjonowanie zakrętek odbywa się mechanicznie za pomocą obrotowego rozszyfrowania, aby prawidłowo skierować zakrętki do rynny, gdy rynna jest wypełniona, obracający się napęd rozłączający jest odłączony, dlatego nie ma szansy na uszkodzenie nakrętek. Rolka uszczelniająca odbywa się z powodu obracającej się głowicy uszczelniającej i przenoszenia ruchu rolek uszczelniających i gwintujących dzięki krzywce uszczelniającej. Uszczelnione butelki są rozładowywane przez istniejące koło gwiaździste na przenośnikach. Prawidłowo napełnione i uszczelnione butelki są przekazywane do maszyny etykietującej do dalszych operacji.
